10MHz～21GHz带温控同轴模拟光发�？�

10MHz～21GHz带温控同轴模拟光发�？�

0.0/5 rating (0 votes)

Description

10MHz～21GHz带温控同轴模拟光发�？�

特点
● 低噪声，接纳内置 TEC 的同轴光器件
● 支持 ITU C 波段
● 超宽的事情频率规模 10MHz～21GHz
● 支持集成输入宽带放大器（限≤6GHz）
● 自动光功率控制（APC）和自动温度控制（ATC）功效
● 平展的频率响应
● 大动态规模
● 优异的 EMC/EMI 设计，通过 CE 认证

运用
● 天线拉远
● 保密通讯
● 光纤延迟线
● 漫衍式天线系统
● 宽带无线通讯
● OFDM 光纤传输系统

绝对最大额定值

项目	符号	测试条件	最小	最大	单位
事情温度规模	Topr	壳体温度	-55	+85	°C
存储温度规模	Tstg		-55	+85	°C
直流事情电压	Vd	-5V 输入脚	-5.5	-4.7	V
直流事情电压	Vd	+5V 输入脚	+4.7	+5.5	V
射频输入功率	Prf	不带放大器，一连波信号	--	22	dBm
射频输入功率	Prf	带放大器，一连波信号	--	10	dBm
相对湿度	Hr		10	95	%
压强	Pr		86	106	kPa
静电品级 ESD		人体模子	--	Class 1A

注重：凌驾最大（最�。┲�，将会有可能造成光�？橛朗浪鸹祷蛩醵棠？槭褂檬倜湍？椴豢芍时�。

典范指标（CWDM）

项目	测试条件		最小	典范	最大	单位
事情频率规模	TSC		0.01 ~ 3			GHz
	TCC		0.01 ~ 6
	TXC		0.01 ~ 12
	TYC		0.1 ~ 16
	TUC①		0.1 ~ 18
	TUC②		0.5 ~ 18
	TKC		0.5 ~ 21
光波长	λ0 为标准 CWDM 波长		可选			nm
波长精度规模	全温规模，开启温控		λ0-3	λ0	λ0 +3	nm
发射光功率	+25℃		--	9	--	dBm
增益 (1)	全温规模，不带放大器		-30	-26	--	dB
增益 (1)	全温规模，带放大器(≤6GHz），放大器 Gain=20dB		-10	-6	--	dB
输入 P-1dB	1GHz，不带放大器		--	18	--	dBm
输入 P-1dB	1GHz，带放大器		--	-2	--	dBm
带内波动	TSC	100MHz~3GHz，不带放大器	--	±1.2	±2	dB
	TSC	100MHz~3GHz，带放大器		±2	±2.5
	TCC	100MHz~6GHz，不带放大器	--	±1.5	±2.2
	TCC	100MHz~6GHz，带放大器		±2.2	±3
	TXC	100MHz~12GHz, 1270nm～1370nm	--	±2.0	±2.5
	TXC	100MHz~12GHz, 1550nm	--	±2.0	±3.0
	TYC	100MHz~16GHz	--	±2.0	±3.0
	TUC①	100MHz~18GHz	--	±2.5	±3
	TUC②	500MHz~18GHz	--	±2.0	±3
	TKC	500MHz~21GHz	--	±2.0	±3
RF 回波消耗	TSC	100MHz~3GHz	--	-15	-10	dB
	TCC	100MHz~6GHz	--	-10	-7
	TXC	100MHz~12GHz	--	-10	-5
	TYC	100MHz~16GHz	--	-10	-5
	TUC①	100MHz~18GHz	--	-10	-4
	TUC②	500MHz~18GHz	--	-10	-4
	TKC	500MHz~21GHz	--	-10	-3

项目	测试条件			最小	典范	最大	单位
无杂散动态规模 SFDR (1)	TSC	1GHz	1270nm～1370nm	111	117	--	dB·Hz2/3
		1GHz	1530nm/1550nm	111	117	--
		2GHz	1270nm～1370nm	109	115	--
		2GHz	1530nm/1550nm	109	115	--
		3GHz	1270nm～1370nm	107	115	--
		3GHz	1530nm/1550nm	105	113	--
	TCC	1GHz	1270nm～1370nm	111	117	--
		1GHz	1530nm/1550nm	111	117	--
		3GHz	1270nm～1370nm	107	115	--
		3GHz	1530nm/1550nm	105	113	--
		6GHz	1270nm～1370nm	104	111	--
		6GHz	1530nm/1550nm	103	110	--
	TXC	1GHz		111	117	--
		6GHz		104	111	--
		12GHz		99	107	--
	TYC	1GHz		110	115	--
		10GHz		105	111	--
		16GHz		100	106	--
	TUC①	1GHz		110	115	--
		10GHz		105	110	--
		18GHz		100	105	--
	TUC②	1GHz		110	115	--
		10GHz		105	110	--
		18GHz		100	105	--
	TKC	1GHz		110	115	--
		10GHz		105	110	--
		21GHz		97	102	--
输入三阶交调点(1)	TSC	1GHz		30	34	--	dBm
		2GHz		28	33	--
		3GHz		26	33	--
	TCC	1GHz		30	34	--
		3GHz		26	33	--
		6GHz		25	31	--

续上表

项目	测试条件			最小	典范	最大	单位
输入三阶交调点(1)	TXC	1GHz		30	34	--	dBm
		6GHz		25	31	--
		12GHz		20	28	--
	TYC	1GHz		28	32	--
		10GHz		25	30	--
		16GHz		22	26	--
	TUC①	1GHz		30	34	--
		10GHz		28	32	--
		18GHz		23	27	--
	TUC②	1GHz		30	34	--
		10GHz		28	32	--
		18GHz		23	27	--
	TKC	1GHz		30	34	--
		10GHz		28	32	--
		21GHz		20	24	--
噪声系数 (1)	TSC （不带放大器）	1GHz	1270nm～1370nm	--	33	37	dB
		1GHz	1530nm/1550nm	--	33	37
		2GHz	1270nm～1370nm	--	34	38
		2GHz	1530nm/1550nm	--	35	39
		3GHz	1270nm～1370nm	--	35	39
		3GHz	1530nm/1550nm	--	37	42
	TSC （带放大器）	1GHz	1270nm～1370nm	--	13	17
		1GHz	1530nm/1550nm	--	13	17
		2GHz	1270nm～1370nm	--	14	18
		2GHz	1530nm/1550nm	--	15	19
		3GHz	1270nm～1370nm	--	15	19
		3GHz	1530nm/1550nm	--	17	22
	TCC （不带放大器）	1GHz	1270nm～1370nm	--	33	37
		1GHz	1530nm/1550nm	--	33	37
		3GHz	1270nm～1370nm	--	35	39
		3GHz	1530nm/1550nm	--	37	42
		6GHz	1270nm～1370nm	--	39	43
		6GHz	1530nm/1550nm	--	40	45
	TCC （带放大器）	1GHz	1270nm～1370nm	--	13	17
		1GHz	1530nm/1550nm	--	13	17
		3GHz	1270nm～1370nm	--	15	19
		3GHz	1530nm/1550nm	--	17	12

续上表

		6GHz	1270nm～1370nm	--	19	23
			1530nm/1550nm	--	20	25
	TXC	1GHz		--	33	37
		6GHz		--	39	43
		12GHz		--	41	45
	TYC	1GHz		--	33	37
		10GHz		--	37	42
		16GHz		--	41	46
	TUC①	1GHz		--	35	39
		10GHz		--	41	45
		18GHz		--	43	47
噪声系数 (1)	TUC②	1GHz		--	35	39	dB
		10GHz		--	41	45
		18GHz		--	43	47
	TKC	1GHz		--	35	39
		10GHz		--	41	45
		21GHz		--	45	49
事情电流	+5V ，不带放大器			--	45	280	mA
	+5V ，带放大器			--	125	370
	-5V			--	75	100
事情电压	+5V			+4.8	+5	+5.2	VDC
	-5V			-5.2	-5	-4.8
重量	不含尾纤的 FC 讨论			--	35	--	g

说明:(1)把光发和大宝娱乐的光收�？榈奈蚕送ü夥ɡ寂讨苯酉嗔傩胁馐�。

典范指标（DWDM）

项目	测试条件		最小	典范	最大	单位
事情频率规模	TSC		0.01 ~ 3			GHz
	TCC		0.01 ~ 6
	TXC		0.01 ~ 12
光波长	λ0 为 ITU C 波长		可选			nm
波长精度规模	全温规模（-55 ~ 70℃)		λ0-0.2	λ0	λ0 +0.2	nm
发射光功率	+25℃		--	9	--	dBm
增益 (2)	全温规模，不带放大器		-30	-26	--	dB
增益 (2)	全温规模，带放大器(≤6GHz）放大器 Gain=20dB		-10	-6	--	dB
带内波动	TSC	100MHz~3GHz, 不带放大	--	±1.5	±2	dB

续上表

		器
		100MHz~3GHz,带放大器	--	±1.8	±2.5
	TCC	100MHz~6GHz，不带放大器	--	±1.8	±2.2
	TCC	100MHz~6GHz,带放大器	--	±2.5	±3
	TXC	100MHz~12GHz	--	±2.0	±2.5
RF 回波消耗	TSC	100MHz~3GHz	--	-15	-10	dB
	TCC	100MHz~6GHz	--	-10	-7
	TXC	100MHz~12GHz	--	-10	-5
输入 P-1dB	1GHz，不带放大器		--	18	--	dBm
输入 P-1dB	1GHz，带放大器		-	-2	--	dBm
无杂散动态范围 SFDR (2)	TSC	1GHz	112	118	--	dB·Hz2/3
		2GHz	110	115	--
		3GHz	108	113	--
	TCC	1GHz	112	118	--
		3GHz	108	113	--
		6GHz	99	105	--
无杂散动态范围 SFDR (2)	TXC	1GHz	109	115	--	dB·Hz2/3
		6GHz	102	108	--
		12GHz	95	101	--
输入三阶交调点(2)	TSC	1GHz	33	38	--	dBm
		2GHz	31	35	--
		3GHz	29	33	--
	TCC	1GHz	33	38	--
		3GHz	29	33	--
		6GHz	22	27	--
	TXC	1GHz	28	33	--
		6GHz	24	29	--
		12GHz	20	25	--
噪声系数(2)	TSC（不带放大）	1GHz	--	35	39	dB
噪声系数(2)	TSC（不带放大）	2GHz	--	36	40	dB

		3GHz	--	37	41
	TSC （带放大）	1GHz	--	15	19
		2GHz	--	16	20
		3GHz	--	17	21
	TCC （不带放大）	1GHz	--	35	39
		3GHz	--	37	41
		6GHz	--	43	47
	TCC （带放大）	1GHz	--	15	19
		3GHz	--	17	21
		6GHz	--	23	27
	TXC	1GHz	--	34	38
		6GHz	--	41	45
		12GHz	--	47	51
事情电流	+5V，不带放大器		--	45	280	mA
	+5V，带放大器		--	120	370
	-5V		--	65	100
事情电压	+5V		+4.8	+5	+5.2	VDC
事情电压	-5V		-5.2	-5	-4.8	VDC
重量	不含尾纤的 FC 讨论		--	35	--	g

说明:(2)把光发和大宝娱乐的光收�？榈奈蚕送ü夥ɡ寂讨苯酉嗔傩胁馐�。

讨论界说

类型	讨论
射频	GPO（SMP）（公头，50Ω)
光	FC/APC (1)
光纤类型	SMF-28(标准)(1)
供电	高温导线（1mm 线径，焊接温度不可凌驾 300℃和 1 秒）

说明: (1)其他类型的讨论和光纤类型可联系大宝娱乐定制。

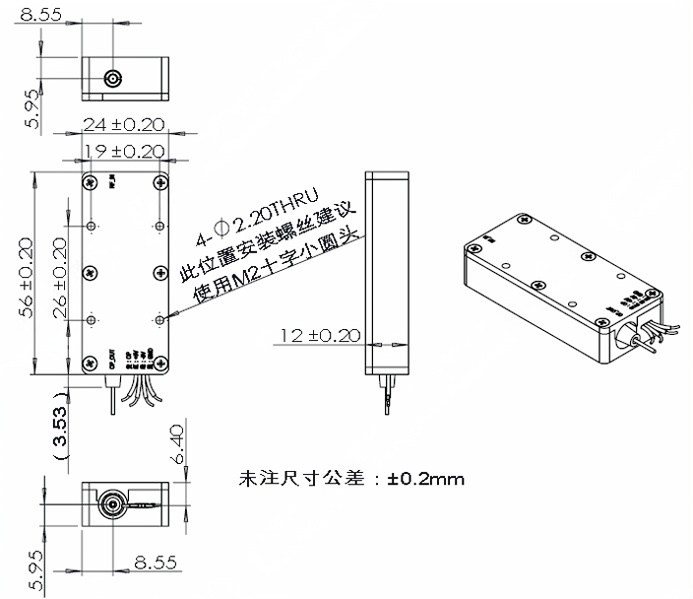

机械结构 (单位: mm)

说明:�？槭谴拥撞可⑷鹊�。请用 M2.0 的螺钉装置，详细的螺钉长度请凭证使用条件决议。

订购信息

FT-79-OM	-	T	x	C	xxx	N	F	-	O	x	xx
FT-79-OM：光�？�			事情频率（4） S：3GHz C：6GHz X： 12GHz		发射波长 127： 1270nm 129： 1290nm … 137： 1370nm 153： 1530nm 155： 1550nm xxC：ITU C 波段 xx 体现波长代码，详细见下表		光接口和光纤 F：FC/APC 通俗单模光纤			事情温度规模（5） W：-40 ~ 70℃ X：-40 ~ 85℃ P：-55 ~ 70℃	特殊界说 05： 10MHz 起始

说明:(4)更低的起始频率，如 9kHz，可以定制。

(5) 12GHz 系列的光波长暂不包括 1530nm； DWDM 系列�？榈氖虑槲露裙婺２话�-40 ~ 85℃;若有其他需求，可以联系大宝娱乐定制。

FT-79-OM	-	T	x	C	xxx	N	F	-	O	x	xx
			事情频率（6） Y： 16GHz U： 18GHz K：21GHz		发射波长（7） 127：1270nm 129：1290nm … 137：1370nm 155：1550nm		光接口和光纤 F：FC/APC 通俗单模光纤			事情温度规模 W：-40 ~ 70℃ X：-40 ~ 85℃ P：-55 ~ 70℃	特殊界说 05 ：100MHz 起始 51 ：500MHz 起始

说明:(6)更低的起始频率，如 9kHz，可以定制。
(7)21GHz 系列的光波长暂不包括 1350nm/1370nm/1550nm；若有其他需求，可以联系大宝娱乐定制。 ITU C 波段波长代码 xx 列表如下:

xx	频率 (THz)	中心波长 (nm)	xx	频率 (THz)	中心波长 (nm)
17	191.7	1563.86	30	193.0	1553.33
18	191.8	1563.05	31	193.1	1552.52
19	191.9	1562.23	32	193.2	1551.72
20	192.0	1561.42	33	193.3	1550.92
21	192.1	1560.61	34	193.4	1550.12
22	192.2	1559.79	35	193.5	1549.32
23	192.3	1558.98	36	193.6	1548.51
24	192.4	1558.17	37	193.7	1547.72
25	192.5	1557.36	38	193.8	1546.92
26	192.6	1556.55	39	193.9	1546.12
27	192.7	1555.75	40	194.0	1545.32
28	192.8	1554.94	41	194.1	1544.53
29	192.9	1554.13	42	194.2	1543.73

续上表

xx	频率 (THz)	中心波长 (nm)	xx	频率 (THz)	中心波长 (nm)
43	194.3	1542.94	53	195.3	1535.04
44	194.4	1542.14	54	195.4	1534.25
45	194.5	1541.35	55	195.5	1533.47
46	194.6	1540.56	56	195.6	1532.68
47	194.7	1539.77	57	195.7	1531.90
48	194.8	1538.98	58	195.8	1531.12
49	194.9	1538.19	59	195.9	1530.33
50	195.0	1537.40	60	196.0	1529.55
51	195.1	1536.61	61	196.1	1528.77
52	195.2	1535.82

大宝娱乐 | F-tone Networks
企业邮箱：sales@f-tone.com
企业网站：www.f-tone.com
企业网站：www.sfpgmk.com
企业电话：028-85255257
企业传真：028-85977702

注：本产品有天下产化型号可选
