1X8机械式光开关
Description

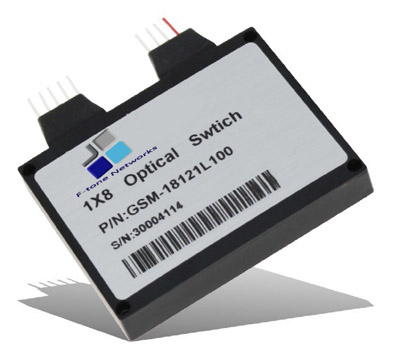

1X8机械式光开关
1X8机械式光开关主要应用于光传输网络中的光信号切换，OADM、OXC系统,以及光网络中光路的� ；�/恢复。F-tone公司可为光纤交流机系统提供性能优良、兼容性强开 关系列产品。这些开关普遍用于动态设置分插复用器OADM、交织毗连器OXC、系统监控中。F-tone公司的机械光开关具有串扰小、插入消耗低和可靠性高的优点。 同时F-tone可提供定制化产品以知足特定的控制和应用。
1. 产品特征
- 低插入消耗
- 低波长相关消耗
- 开关速率快
2. 应用场景
- 无源光网络
- � ；は低�
- 可用于仪器仪表的测试及丈量中
- 网络监控
3.遵照
- Telcordia GR-1209-CORE-2001
- Telcordia GR-1221-CORE-1999
- RoHS
4.性能指标
|
参数 |
指标 |
单位 |
|
波长规模 |
1260~1620 1310/1550 |
nm |
|
插入消耗 |
<1.5 |
dB |
|
偏振相关消耗 |
<0.2 |
dB |
|
回波消耗 |
>50 |
dB |
|
串扰 |
>50 |
dB |
|
重复性 |
±0.05 |
dB |
|
开关时间 |
<10 |
ms |
|
光纤类型 |
Corning SMF-28 |
|
|
事情温度 |
-5~70 |
℃ |
|
贮存温度 |
-40~85 |
(℃) |
|
开关驱动电压 |
+5 |
|
|
封装尺寸 |
75x60x11 |
mm |
备注:
1. 上表中所有参数不包括连讨论的插入消耗
2. 每个连讨论的消耗是0.2dB
5.驱动电路
|
Non-Latching Type |
|||||||||||
|
Electric Drive |
Electric Drive Optical Path |
||||||||||
|
Output1 |
Output2 |
Output3 |
Output4 |
Output5 |
Output6 |
Output7 |
Output8 |
||||
|
Pin1 |
GND |
GND |
GND |
GND |
GND |
GND |
GND |
N/A |
|||
|
Pin2 |
+5VDC |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
|||
|
Pin3 |
N/A |
+5VDC |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
|||
|
Pin4 |
N/A |
N/A |
+5VDC |
N/A |
N/A |
N/A |
N/A |
N/A |
|||
|
Pin5 |
N/A |
N/A |
N/A |
+5VDC |
N/A |
N/A |
N/A |
N/A |
|||
|
Pin6 |
N/A |
N/A |
N/A |
N/A |
+5VDC |
N/A |
N/A |
N/A |
|||
|
Pin7 |
N/A |
N/A |
N/A |
N/A |
N/A |
+5VDC |
N/A |
N/A |
|||
|
Pin8 |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
+5VDC |
N/A |
|||
|
Pin9 |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
N/A |
|||
