CATV 高功率光纤放大器
Description
1 产品先容
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。焦点器件接纳高可靠性的多模Pump激光器和双包层光纤，接纳奇异的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳固度高、可靠性好；奇异的光路设计包管优异的光路指标；接纳高稳固和高精度的MPU（微处置惩罚器）系统使用调理、显示利便、可靠、智能。
该� ？榻幽杀竟酒嬉斓淖ɡ忠站傩写蠊β蔖ump走漏的处置惩罚，来获得更优的指标和更稳固的性能。接纳与通例光纤放大器差别的双包层铒镱共掺放大手艺，具有比通俗手艺高10倍的电光转换效率，以是具有更低的相对本钱和更紧凑的体积与更低的功耗，特殊适用于光纤到户FTTH，光纤到楼等大分派比系统中应用。与PON系统相匹配，构建三重网络集成。(三波长波分复用可选)。

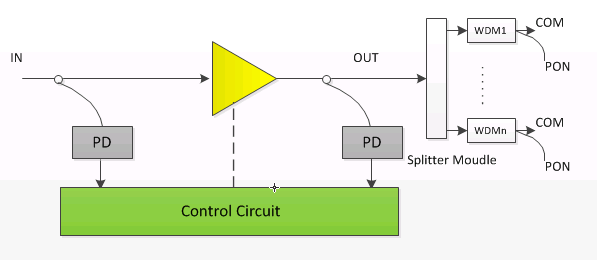

图 1-1 系统功效图
该高功率放大器� ？榫哂幸韵绿氐悖�
?低噪声系数
?高稳固性和高可靠性
?高输出功率，最大可达5W总输出功率
?铒镱共掺双包层放大手艺：专利Pump走漏处置惩罚手艺
?能化温控系统：接纳专用控温芯片，散热和功耗比通例产品降低30％
?支持OEM
?所有性能切合Bellcore GR-1312-CORE 要求
2 手艺规格
2.1情形要求
表 2-1情形参数
|
参数 |
最小值 |
最大值 |
单位 |
|
事情温度 |
-5 |
+60 |
℃ |
|
贮存温度 |
-40 |
+80 |
℃ |
|
湿度 |
5 |
85 |
% |
表 2-2 机械及接口规格
|
参数 |
最小值 |
典范值 |
最大值 |
单位 |
|
尺寸 |
(W*L*H)228x150x 45 |
mm |
||
|
重量 |
----- |
----- |
3 |
Kg |
|
功耗1 |
----- |
----- |
50 |
W |
|
供电电压2 |
4.75 |
5 |
5.25 |
VDC |
- 现实功耗与输出功率和情形温度相关；
- 5VDC和24VDC可选。
- 光学指标
表 2-3 光学参数
|
参数 |
最小值 |
典范值 |
最大值 |
单位 |
备注 |
|
|
1.光学参数 |
||||||
|
事情波长 |
1545 |
1550 |
1565 |
nm |
|
|
|
总输出功率 |
------ |
------ |
37 |
dBm |
可选 |
|
|
单口输出功率 |
13 |
------ |
23 |
dBm |
可选 |
|
|
输出端口数 |
------ |
------ |
32 |
|
可选 |
|
|
输入功率 |
-5 |
------ |
+10 |
dBm |
|
|
|
噪声系数 (In=0dBm, λ=1550nm) |
------ |
5.5 |
6 |
dB |
|
|
|
输出功率稳固性 |
------ |
±0.05 |
±0.2 |
dB |
|
|
|
输入/输出隔离度 |
30 |
------ |
------ |
dB |
|
|
|
输入/输出泵浦泄露 |
------ |
------ |
-30 |
dB |
|
|
|
偏振模式色散 |
------ |
------ |
0.5 |
ps |
|
|
|
偏振相关增益 |
------ |
------ |
0.3 |
dB |
|
|
|
回波消耗 |
50 |
------ |
------ |
dB |
|
|
|
2.内置WDM参数(1) |
||||||
|
插损 |
------ |
------ |
1 |
dB |
|
|
|
隔离度 (Com→PON@1550nm) |
15 |
------ |
------ |
dB |
|
|
|
隔离度 (IN→PON@1550nm) |
50 |
------ |
------ |
dB |
|
|
|
3.光接口参数 |
||||||
|
光纤长度 |
50±5 |
mm |
可选 |
|||
|
光接口 |
IN端口 |
SC/APC |
可选 |
|||
|
COM 端口 |
LC/APC |
可选 |
||||
|
PON 端口 |
LC/UPC |
可选 |
||||
3 电接口界说
表 3-1电接口界说
|
PIN |
界说 |
PIN |
界说 |
|
1 |
VCC |
2 |
VCC |
|
3 |
VCC |
4 |
VCC |
|
5 |
保存 |
6 |
保存 |
|
7 |
NC |
8 |
Reserved |
|
9 |
保存 |
10 |
NC |
|
11 |
NC |
12 |
VCC |
|
13 |
GND |
14 |
GND |
|
15 |
GND |
16 |
GND |
|
17 |
GND |
18 |
RS232 TX |
|
19 |
NC |
20 |
NC |
|
21 |
NC |
22 |
RS232 RX |
|
23 |
保存 |
24 |
VCC |
|
25 |
GND |
|
|
4 机械尺寸
尺寸:228x150x 45mm
图4-1结构尺寸图
5 订购信息
|
产品型号 |
应用场景 |
- |
输出功率 |
- |
端口数 |
- |
电源 |
输入端口类型 |
输出端口类型 |
PON端口类型 |
|
FT-27-MP93: Module EDFA |
2: CATV High power |
|
13:13dBm … 24:24dBm |
|
1:1 port … 64:64 ports |
|
5:24VDC 7:5VDC
|
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
NC:without 1: SC/UPC 2: SC/APC 3: FC/UPC 4: FC/APC 5: LC/UPC 6: LC/APC |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
