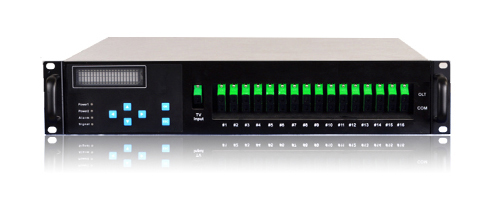

FTTH用高功率光纤放大器
Description
FTTH用高功率光纤放大器
说明
该产品为高功率输出C-Band Er-Yb 共掺双包层光纤放大器。焦点器件接纳高可靠性的多模Pump激光器和双包层光纤 ，接纳奇异的APC(自动功率控制)和ATC(自动温度控制)电路,使得输 出功率稳固度高、可靠性好；奇异的光路设计包管优异的光路指标；接纳高稳固和高精度的MPU（微处置惩罚器）系统使调理、显示利便、可靠、智能。
该产品接纳与通例EDFA差别的双包层铒镱共掺放大手艺 ，具有比通俗手艺高10倍的电光转换效率 ，以是具有更低的相对本钱和更紧凑的体积与更低的功耗 ，特殊适用于光纤到户FTTH ，光纤到楼等大分派比系统中应用。
该装备接纳本公司奇异的相关手艺举行大功率Pump走漏的处置惩罚 ，以及相关手艺的激光器驱动电路 ，来获得更优的指标和更稳固的性能。
接纳独创的智能温控系统 ，（1）接纳专用温控芯片 ，使装备发热量比通例电路减小30％；（2）专业的散热风道设计包管最优的温度稳固性 ，同时 ，当整机温度高于45℃时 ，强力电扇最先事情 ，温度低于40℃时 ，电扇阻止 ，包管系统的热稳固性与电扇的长寿命。
智能化监控与治理系统。奇异的具有RS232 ，RS485和以太网三种网管接口 ，且开放的网管接口 ，包管与任何的网管系统的互联性。
该产品可普遍应用于CATV光传输系统 ，以及FTTH所需要的大功率分派系统�？梢缘ザ谰傩蠧ATV模拟数字电视信号的分派撒播 ，也可以配合PON系统做到真正的三网融合（可选三波长WDM）。
- 模拟CATV传输系统
- FTTH光接入系统
- 光功率分派系统
- 自由空间光通讯
- 教学科研领域
- 铒镱共掺双包层放大手艺：焦点Pump走漏处置惩罚手艺
- 极低的CSO劣化: ＜-70dBc
- 23dBm×N输出 ，或20dBm×17dBm×N输出
- 可控性和可操作性强:双CPU划分处置惩罚底层控制环和上层界面
- 高稳固性和高可靠性：MTBF＞150000小时
- 热插拔式备用电源：可混插220VAC和-48VDC
- 完善的网管接口：以太网、RS-485和RS-232网络接口切合国标SNMP网管接口
- 完善的网管接口：以太网、RS-485和RS-232网络接口铒镱共掺双包层放大手艺：焦点Pump走漏处置惩罚手艺
- 完善的网管接口：以太网、RS-485和RS-232网络接口
- 超高功率输出：可达6W的总输出功率 ，1台可带2000～4000个光节点
- 可集成1310nm、1490nm、1550nm WDM(Optional)
- 可凭证客户要求提供OEM定制产品
- 所有性能切合Bellcore GR-1312-CORE 要求
- 低噪声系数：+5dBm输入时低于5.5dB
- 输出功率可调
| 参数 | 符号 | 最小值 | 典范值 | 最大值 | 单位 |
| 事情温度 | TW | 0 | ------ | 50 | ℃ |
| 存储温度 | TS | -40 | ------ | 80 | ℃ |
| 湿度* | ------- | 10 | ------ | 90 | % |
| 参数 | 符号 | 最小值 | 典范值 | 最大值 | 单位 |
| 电源供应电压 | Vps | 170 | 264 | VDC | |
| 功耗 | P | ------- | 50 | 100 | W |
| 参数 | 符号 | 最小值 | 典范值 | 最大值 | 单位 |
| 事情波长 | λc | 1540 | 1550 | 1565 | nm |
| 饱和输出功率* | Posat | 13 | ------ | 37 | dBm |
| 输入功率* | Pi | -3 | ------ | +10 | dBm |
| 增 益 | G | ------ | ------ | 30 | dB |
| 噪声系数 | NF | ------ | ------ | 6 | dB |
| 输出功率稳固性 | △Po | ------ | ±0.05 | ±0.2 | dB |
| 输入隔离度 | ISOi | 30 | ------ | ------ | dB |
| 输出隔离度 | ISOo | 30 | ------ | ------ | dB |
| 输入泵浦泄露 | PLi | ------ | ------ | -35 | dBm |
| 输出泵浦泄露 | Plo | ------ | ------ | -45 | dBm |
| 回波消耗 | RL | ------ | ------ | -45 | dBm |
| 偏振相关增益 | PDG | ------ | ------ | 0.3 | dB |
| 偏振模色散 | PMD | ------ | ------ | 0.5 | ps |
| 产品种别 | 应用领域 | 结构 | 设置类型 | 功率类型 | 单口功率 | 电源1 | 电源2 | 接口类型 | 输出端口数 | WDM |
| FTGA | 1 | 2 | 2 | 3 | 20 | 2 | 0 | 3 | 0 | 0 |
| GA：通例光纤放大器 | 1：CATV领域 | 1:1U结构 | 1.通例设置 | 0:-3~+10 dBm输入 | 17:17dBm | 1:110VAC | 1:110VAC | 1:SC/UPC |
1:1个输出口 |
1：w/ WDM |
| 2:2U结构 | 2.高端设置 | 1:+5~+15 dBm输入 | 18:18dBm | 2:220VAC | 2:220VAC | 2:SC/APC |
16:16个输出口 |
0：w/o WDM | ||
| 2:0~+10 dBm输入 | ------ |
3:110VAC ~220V |
3:110VAC ~220V |
3:FC/UPC |
|
|||||
| 3:-8~+10 dBm输入 | 33:33dBm | 4:-48VDC | 4:-48VDC | 4:FC/APC |
|
|||||
| 4:其它 |
0:None | 5:LC/UPC | ||||||||
| 6:LC/APC | ||||||||||
注1：
FTGA1100为1U机架结构 ，最大输出端口数： 4（SC/APC） ，或8（LC/APC）； FTGA1100为2U机架结构 ，最大输出端口数： 16（带WDM） ，或32（不带WDM）；
注2：
高端设置含SNMP网管 ，具备通过RS485主备切换功效.
