光纤周界入侵探测系统
Description
大宝娱乐光纤周界入侵探测系统 ，是使用光纤作为传感器实现漫衍式周界安防监测的报警系统。该系统主要传感部件是传感光缆单位 ，这种设计奇异的光缆对运动、压力和震惊很是敏感。它可沿着围栏、围墙铺设来探测攀爬、剪切 ，也可以铺设在土壤、碎石或草皮下来探测践踏、挖掘等入侵行为。当爆发翻越、穿过、攀爬、暴力入侵等行为时 ，系统便会报警。系统可按需要划分多个防区 ，各防区自力运行 ，系统通过时分复用手艺对多个防区举行一连性监测。当入侵爆发时 ，系统可实时检测收支侵者爆发的振动 ，发出警报并通过电子地图显示入侵位置。同时联动视频监控系统 ，使触觉感知与视觉感知完善连系 ，实时捕获入侵画面和录像 ，从而对布防区域举行24 小时无中止无死角实时监测。其具有优异的智能化和低误报性能 ，是红外对射、电子围栏等古板周界报警系统的完善替换手艺。
产品应用
● 石油石化
● 轨道交通
● 国防军事
● 住民社区、学校医院、私人别墅等一切需要监控不法收支的场合
产品优势
实质清静性
● 整套系统前端为无源全光纤器件 ，无二次清静隐患 ，绿色环保
● 防区无源使得自己无任何电磁辐射以及抗所有电磁滋扰
运行稳固性
● 可恒久应用于湿润、侵蚀性、水下等多种情形中 ，寿命长 ，维护简朴 ，从久远上看 ，大大降低了系统本钱
● 可以有用的扫除风雨雷电 ， 昼夜转变 ， 季节更替等情形对报警的滋扰 ，大大减低了系统误报率
兼容扩展性
● 防区报警能通过网络或开关量向其他装备、软件系统发送报警协议数据
● 自由设置视频监控联动、控制GSM、现场录音、灯光广播等报警联动系统
● 信号处置惩罚器有巨细防区 ，能贴切的知足种种需求 ，实现功效
系统操控性
● 外地客户端和远程web 端相连系 ，实现远程监控
● 电子地图界面直观展示入侵区域
● 入侵和断纤报警纪录盘问
● 自动学习算法知足种种情形入侵报警需求敏感度

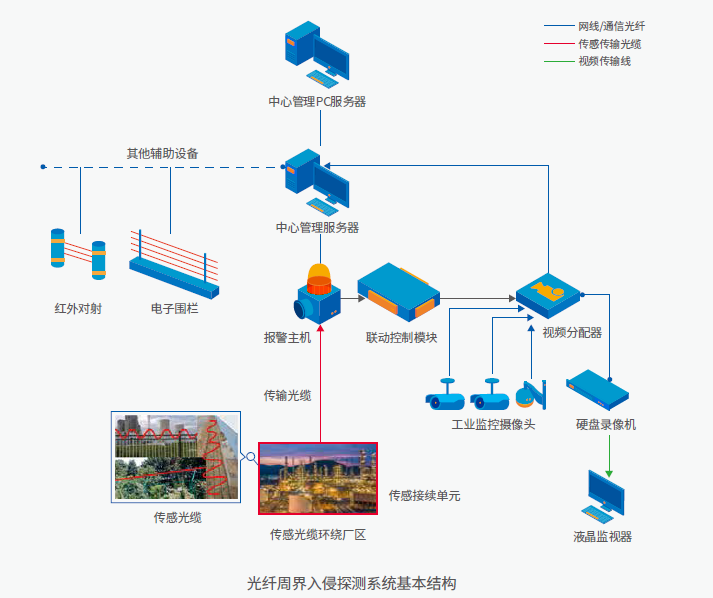

系统组成
系统功效
入侵行为探测 ，声光装备联动 ，外挂辅助探测装备 ，电子地图入侵提醒 ，断纤报警及信息实时上报 ，数据统计及报表 ，报警纪录信息展示及盘问 ，多级权限用户治理 ，数据库准时自动备份 ， 系统设置治理及日志治理。
产品系列
● 信号处置惩罚器系列
|
FT-AE-FPMS-Z16 |
最大单防区长度1000m |
可凭证周界的巨细、防区数 ， 与其他辖档酮动等现真相形来选择主机的型号 |
|
FT-AE-FPMS-Z4 |
最大单防区长度1000m |
● 传感光缆系列
|
光缆型号 |
型号说明 |
光缆类型 |
备注 |
|---|---|---|---|
| FT-AE-FPMS-OVCF | 围栏型振动光缆 | 多模单芯 | 光缆的选择凭证主机的类型以及周界的情形来决议 |
| FT-AE-FPMS-OVCB | 埋地型振动光缆 | 多模单芯 | |
| FT-AE-SMA-VSC | 铠装振动传感光缆 | 单模4芯 |
规格参数
4 防区信号处置惩罚器性能指标
|
指标分类 |
项目 |
指标 |
|---|---|---|
|
主机性能 |
用途 |
周界防攀爬 ，穿越 ，破损 |
|
最大周界长度（km） |
2（可扩展到4） |
|
|
最大防区数（个） |
4（可扩展到8） |
|
|
误报率 |
5次/防区/月* |
|
|
漏报率 |
0次/防区/月* |
|
|
传感器类型 |
传感装备 |
通俗单模光缆 (12芯) |
|
事情情形 |
供电 |
220V 50Hz 30W |
|
主机事情温度（℃） |
-10~+50 |
|
|
室外传感器事情温度（℃） |
-20~ +85 |
|
|
主机事情湿度（RH） |
20% ~ 65% |
|
|
接口 |
拓展接口 |
USB口、串口、网口 |
|
光纤接入口 |
FC/APC |
|
|
机械特征 |
主机形状尺寸（mm） |
490×90×480（2U） |
|
主机重量（kg） |
<10 |
*实测条件为：高迅速度下 ，风雨试验场 ，小雨 ，风力5-6级
16 防区信号处置惩罚器性能参数
|
指标分类 |
项目 |
指标 |
|---|---|---|
|
主机性能 |
用途 |
周界防攀爬、穿越、破损 |
|
最大周界长度（km） |
10 |
|
|
最大防区数（个） |
16 |
|
|
误报率 |
5次/防区/月* |
|
|
漏报率 |
0次/防区/月* |
|
|
传感器类型 |
传感装备 |
单芯振动敏感传感光缆 |
|
事情情形 |
供电 |
220V 50Hz 300W |
|
主机事情温度（℃） |
-10 ~ +50 |
|
|
室外传感器事情温度（℃） |
-40 ~ +70 |
|
|
主机事情湿度（RH） |
20% ~ 65% |
|
|
接口 |
拓展接口 |
USB口、串口、网口 |
|
光纤接入口 |
FC/APC |
|
|
机械特征 |
主机形状尺寸（mm） |
490×90×480（2U） |
|
主机重量（kg） |
<15 |
* 实测条件为：高迅速度下 ，风雨试验场 ，小雨 ，风力5-6 级。
光缆性能指标
|
光缆型号 |
光纤芯数 |
外径 mm |
允许拉伸 恒久/短期 N |
允许压扁力 恒久/短期N/100mm |
最小弯曲半径 动态/静态mm |
使用温度 规模 ℃ |
净重 kg/km |
|---|---|---|---|---|---|---|---|
|
FT-AE-FPMS-OVCF |
1 |
4.0 |
120/240 |
300/1000 |
80/40 |
-40 ~ +70 |
15.7 |
|
FT-AE-FPMS-OVCB |
1 |
3.0 |
120/240 |
300/1000 |
60/30 |
-40 ~ +70 |
8.4 |
|
FT-AE-SMA-VSC |
1~4 |
4.0 |
300/400 |
3000/4000 |
80/40 |
-40 ~ +85 |
26 |
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
