PM Coarse WDM Module

PM Coarse WDM Module

0.0/5 rating (0 votes)

Description

大宝娱乐专业研发制造：PM Coarse WDM Module,商业级PM Coarse WDM Module,工业级PM Coarse WDM Module,PM Coarse WDM Module保偏光器件,是一个很是专业的PM Coarse WDM Module厂家，有很好的PM Coarse WDM Module价钱。大宝娱乐研爆发产的PM Coarse WDM Module普遍应用于航天、航空、电力、铁路、医疗、交通、通讯、等各大领域。

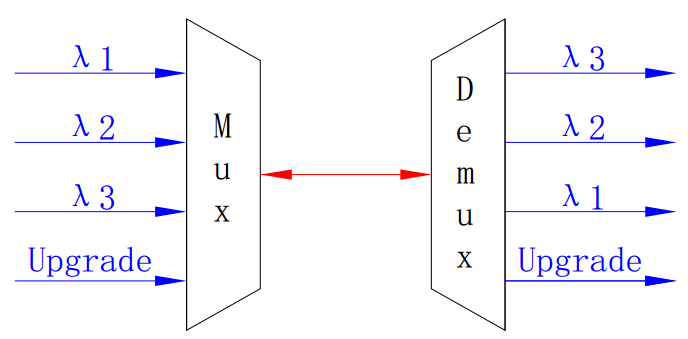

PM Coarse WDM Module
Features					Applications
Low Insertion Loss					CWDM System
High Return Loss					Pon Networks
High Channel Isolation					CATV Links
Good Channel to Channel Uniformity
High Reliability & Stability

Specifications
Parameters				Unit		Values
Channel Number						1x2	1x4	1x8	1x16
CentralWavelength				nm		ITU or ITU+1 Central Wavelength
Operating Wavelength				nm		1260~1460 or 1460~1620 or 1260~1620 Operating Wavelength
Channel Space				nm		20 Channel space
Min. Channel Bandwidth@λc				nm		± 6.5 Channel bandwidth@λc
Max. Channel Flatness				dB		0.4
Max.Insertion Loss		Mux to Demux(Link)		dB		1.2	1.9	2.7	4.2
Min.Isolation		Adjacent channel		dB		30	30	30	30
		Non-adjacent channel		dB		45	45	45	45
		Upgrade Channel		dB		12	12	12	12
Min.Return Loss				dB		50 Min. Return loss
Min. Extinction Ratio				dB		16
Max.Wavelength thermal stability				nm/℃		0.003 Max. Wavelength thermal stability
Max.Insertion loss thermal stability				dB/℃		0.005 Max. Insertion loss thermal stability
Max.Power handling				mW		500 Max. Power handling
Operating Temperature				℃		0~+70/-40~+85 Operating Temperature
Storage Temperature				℃		-40~+85 Storage Temperature
For device with connector, IL is 0.3dB higher, RL is 5dB lower, ER is 2dB lower;
The default connector key is aligned to slow axis;

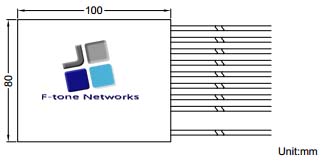

Package Dimensions


Ordering Information
PMCMM-234455-6789A
2	-Module Type:		M=Mux, D=Demux
3	-Operating wavelength:		F=Full wave(1260nm~1620nm), H=half wave(1260~1460 or 1460~1620)
44	-Intial wavelength:		27=1270nm or 1271nm, ......,55=1550 or1551nm,......,61=1610nm or1611nm
55	-Port type:		1=1x1, 2=1x2, 16=1x16
6	-Fiber type		1=PM Panda fiber
7	-Pigtail type:		0=250 bare fiber, 1=900um loose tube, 2=2.0mm loose tube, 3=3.0 loose tube
8	-Fiber length:		0=0.8m,1=1m
9	-Package Type		S=ABS Box:100x80x10mm M=ABS Box:120x80x18mm,......, 19=19” 1U Rack-Mount
A	-Connector type:		0=FC/UPC,1=FC/APC,2=SC/UPC,3=SC/APC,4=LC/UPC,5=LC/APC
