光耦合器基来源理和参数波分复用器厂家和您一起解读
Description
光耦合器是指对光信号实现分路、合路和分派的光通讯无源器件其基本功效是对这些光信号的功率或波上举行分派，是波分复用、电信网络、光纤局域网、光纤有线电视网以及某些丈量仪表中不可缺氨赡光学器件。在这里波分复用器厂家和您一起解读光耦合器基来源理和参数。
一、光耦合器

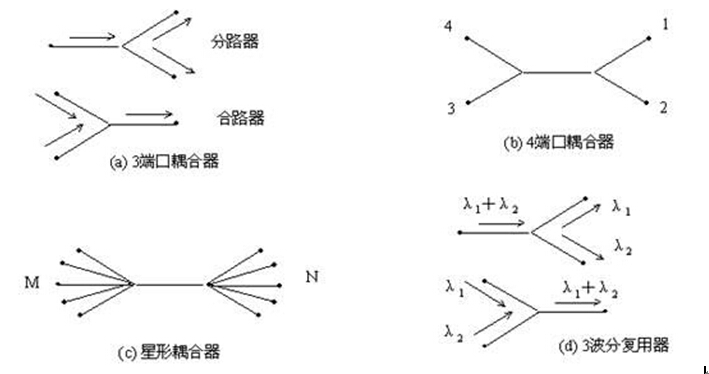

光耦合器是指对光信号实现分路、合路和分派的光通讯无源器件其基本功效是对这些光信号的功率或波上举行分派的器件。依据端口的差别可以分为：三端口（1x2）耦合器、四端口（2x2）耦合器等。
依据尾纤的差别可以分为：单模光纤耦合器、多模光纤耦合器、保偏光纤耦合器。
依据中心波长的差别可以分为：980nm光耦合器、1064nm光耦合器、1310nm光耦合器、1550nm光耦合器等。
二、光耦合器的制作及事情原理

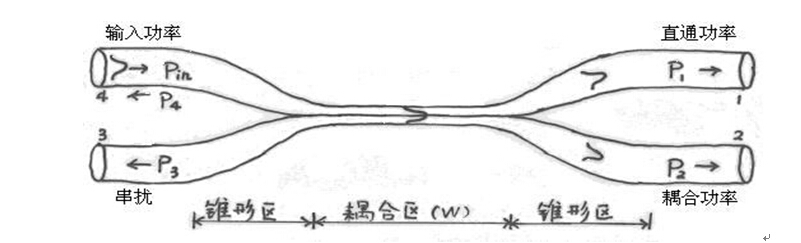

海内外现在普遍接纳熔融拉锥(FBT) 制作的要领制作光纤耦合器，熔融拉锥法是将除去涂覆层的两根或两根以上的光纤以一定的方法靠拢 。在高温加热下熔融 ，同时向两侧拉伸。最后在加热区形成双锥体形式的特殊波导结构。然后在人工举行封装。四端口（2×2）光耦合器是最简朴的器件，熔锥型光纤耦合器结构和原理如图。
三、光耦合器的主要参数
插入消耗 插入消耗是指光功率从特定的端口到另一端口路径的消耗。从输入端口k到输出端口j的插入消耗可体现为
附加消耗 附加消耗的界说是输入功率与总输出功率的比值。关于图3-33所示的2×2耦合器有
分光比 分光比是某一输出端口的光功率与所有输出端口光功率之比。它说明输出端口间光功率分派的百分比。关于2×2耦合器可以体现为
隔离度 隔离度也称作为偏向性或串扰，隔离度高意味着线路之间的串扰小。它体现输入功率泛起在不希望的输出端的几多。关于2×2耦合器，其数学形式是
