ZLC系列光缆组件

ZLC系列光缆组件

0.0/5 rating (0 votes)

Description

ZLC系列光缆组件

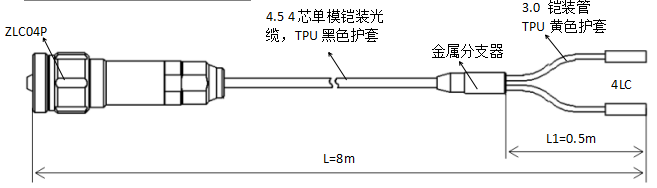

1、产品形状及尺寸及详细要求

E40

TPU黄色护套，长度0.5m包括在总长之内
链路消耗：≦0.6+0.3+0.4dB/km*Lm（1310nm）

E40

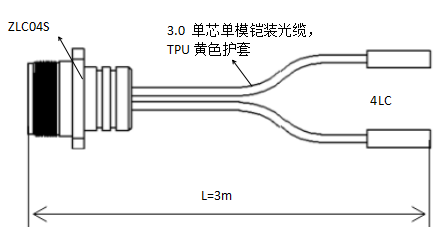

1.3、ZLC04S-4LC-3m（3.0 单芯单模铠装光缆）
1.3.型号说明：产品一端为1个ZLC 4芯插座，另一端为4个LC讨论，光缆为3.0mm 单芯单模铠装光缆，TPU玄色护套，长度3m
链路消耗：≦0.6+0.3+0.4dB/km*Lm（1310nm）

2、插头插座形状尺寸图

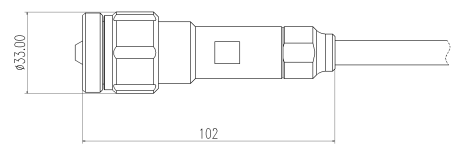

插头形状尺寸图

E40

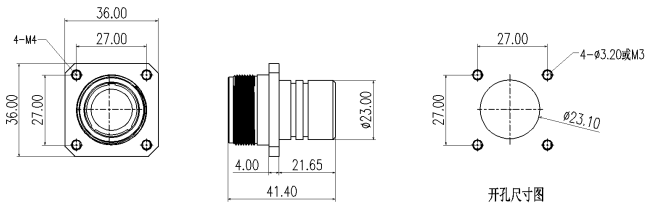

插座形状尺寸图

E40

3、光缆组件参数

性能参数

指标要求

插拔次数

500次

材质

不锈钢材质

防护品级

IP67

盐雾性能

500H

事情温度

-40℃～+85℃

毗连器消耗

≦0.6dB

光缆组件坚持力

500N

4、光缆参数
4.1 光缆截面图

E40
注：光缆截面图仅供参考，详细以实物为准
4.2 光缆特征

光缆外径

4.5±0.2mm

最小弯曲半径

光纤模式

单模

静态

10D

动态

20D

光纤衰减（成缆后）

 ≤0.4dB/km@1310nm>

光缆抗拉力





恒久

500N

短期

800N

事情温度

压扁力

-40 °C to +85 °C

恒久

 2000N/10cm

短期

3000N/10cm


5、包装规范
1、产品自力包装袋包装，每袋1条，及格证在PE袋子里
2、随货附发货清单及检测报告
3、ZLTC包装或中性包装













注：本产品有天下产化型号可选
Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.

The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
